Les réalisations navales
Vedette lance-torpilles 27

Pour la petite histoire, cette vedette est restée pour la marine Française à l'état de prototype, en effet lors d'essais, plusieurs problèmes se sont manifestés comme la fiabilité de la coque, fiabilité moteurs mais concernant aussi la navigation et autres. Le projet fût abandonné. Par contre elle fût fabriquée pour la marine Espagnol puis capturé par les allemands qui ne manquèrent pas de l'intégrer à leur propre flotte et ne pas tarder en 1940 a passer commande à quatre chantiers navals en France.

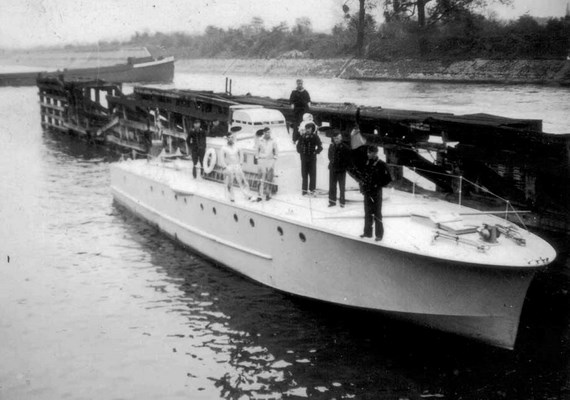

vedette 27 1

Vedette lance-torpilles des années 1930 des chantiers navals de la Loire.

Caractéristiques :

Longueur : 20 mètres

Largeur : 4.5 mètres

Puissances : 2300 Chx

Vitesse : 45 Noeuds

Equipage : 5 Hommes

Armement : 2 Torpilles; 1 Mitrailleuse Anti aérien 2 tubes, 1 Canon anti aérien 37mm


vedette 27 2


vedette 27 3

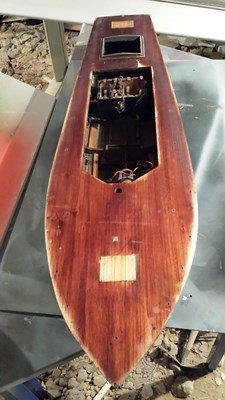

Le modèle réduit :

Modèle en pleine restauration.

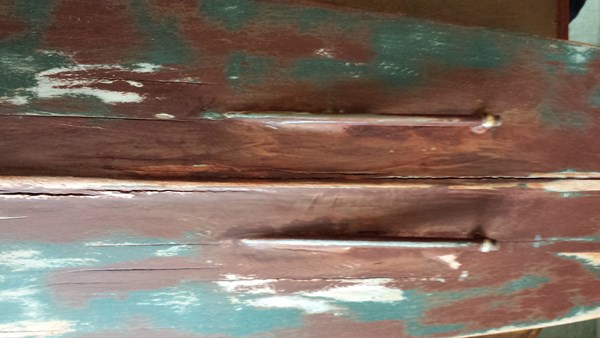

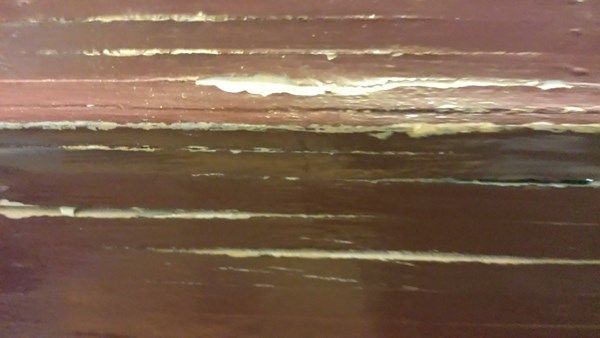

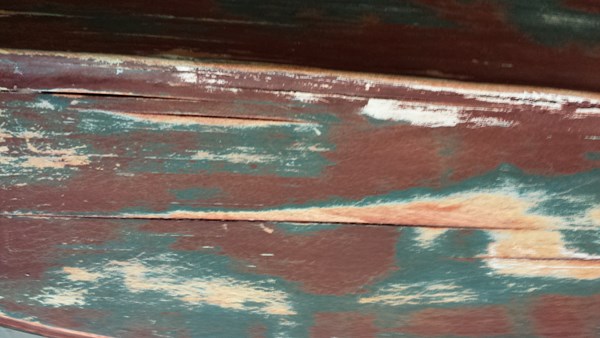

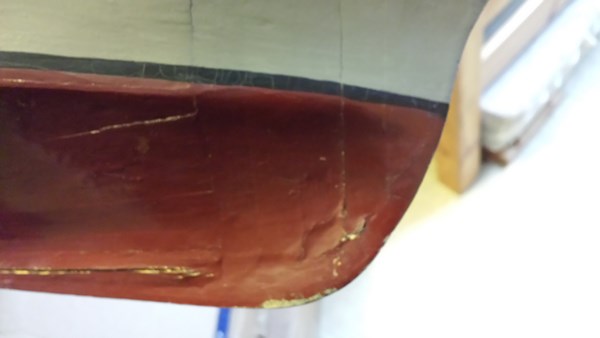

Construit dans les années 1960, il a besoin d'une restauration complète de la coque qui est fissurée à de multiple endroits.

Caractéristique :

Modèle naviguant : 1/20ème

Longueur : 1.04 mètre - Largeur : 0.25 mètre - Hauteur : 0.38 mètre (hors tout)

vedette 27 10


vedette 27 11 vedette 27 18


vedette 27 12


vedette 27 13

vedette 27 14


vedette 27 15


vedette 27 16


vedette 27 17

Début de la restauration, enlèvement de tout l'accastillage, nettoyage et ponçage du pont...........

vedette 27 20 vedette 27 21

Maintenant la coque, ponçage, rebouchage, ponçage, couche d'apprêt, ponçage, peinture..............

vedette 27 12


vedette 27 13


vedette 27 14

Voilà ponçage et rebouchage...............

vedette 27 16 vedette 27 17

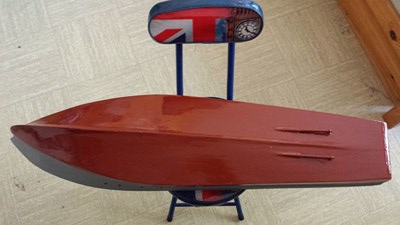

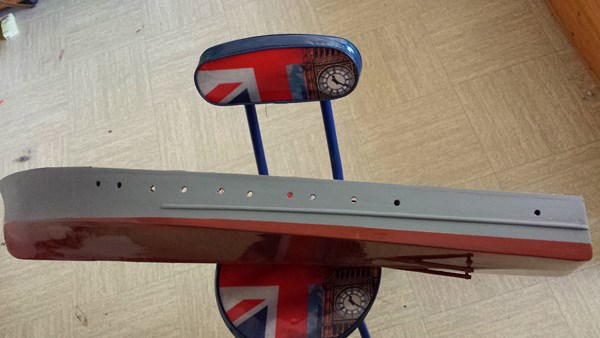

Mise en peinture......

vedette 27 20


vedette 27 21 vedette 27 23 vedette 27 24



vedette 27 25

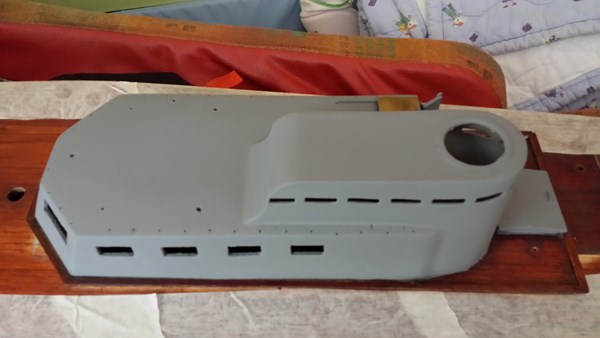

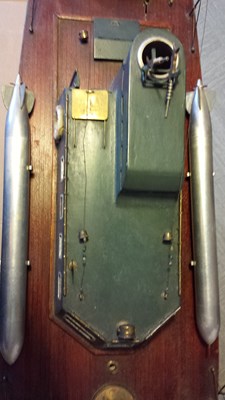

La cabine..........

vedette 27 30



vedette 27 31



vedette 27 33

D'autres photos bientôt à venir.....................


Landing Craft Assault (LCA)



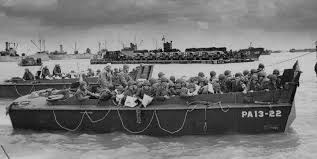

Historique du LCA

Le LCA (Landing Craft Assault) est la barge de débarquement de base de l’armée britannique. Dessiné puis produit en 1939, cet engin est l’équivalent anglais du LCVP américain et peut contenir entre 30 et 35 soldats selon leurs équipements et les missions.

La coque – en contreplaqué – est à fond plat, ce qui permet un accostage au plus proche du sable sec. Des plaques de blindages peuvent être ajoutées afin d’assurer une bonne résistance à la barge de débarquement. Mais du fait de son poids, la vitesse est son point faible. Il atteint très rarement les 8 noeuds théoriques.

Les soldats sortent du LCA de la même manière que le LCVP américain, mais avant la rampe de débarquement, les hommes doivent traverser une porte blindée à deux battants qui offre une protection supplémentaire à ses occupants.

Le LCA anglais est très largement utilisé par les troupes britanniques et canadiennes lors du débarquement de Normandie.



 Fiche technique du LCA



Pays créateur/utilisateur : Grande-Bretagne
Dénomination : LCA

Propulsion : 2 moteurs essence Ford V8 de 65 chevaux chacun
Capacité : de 30 à 35 hommes avec équipement
Armement : 1 mitrailleuses 12,7 mm (.30 cal.),
2 mitrailleuses Lewis

Masse : 15 000 kg
Vitesse : 8 noeuds
Longueur : 12,50 m
Largeur : 10,10 m

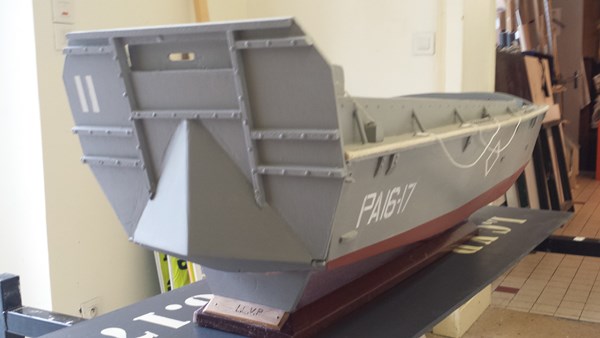

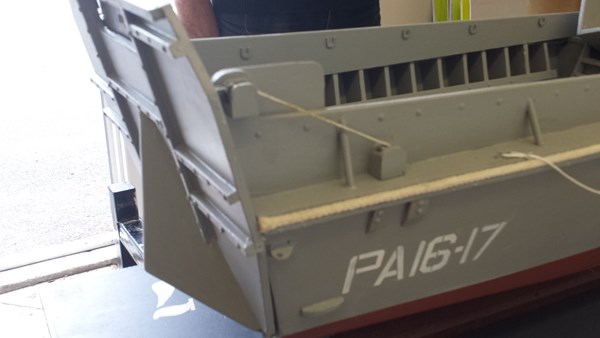

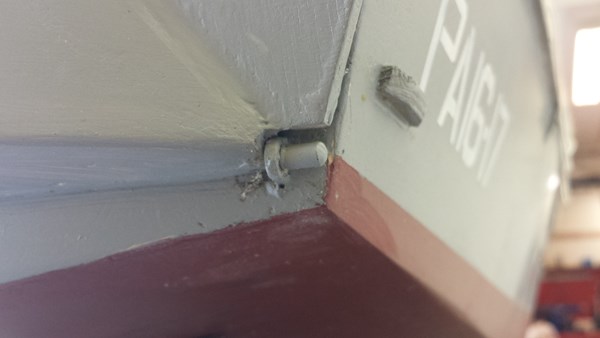

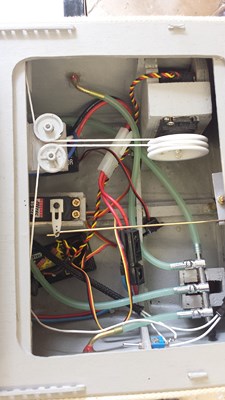

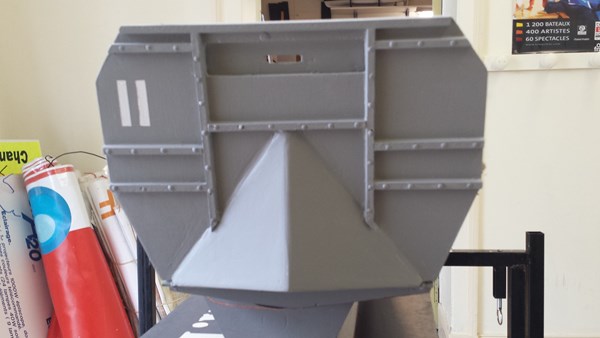

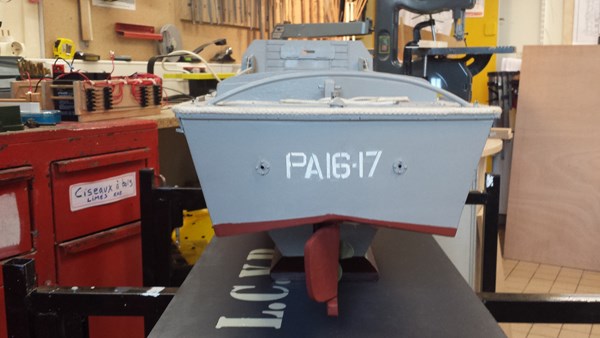

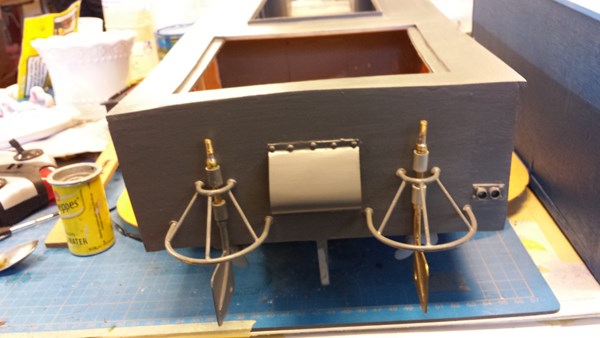

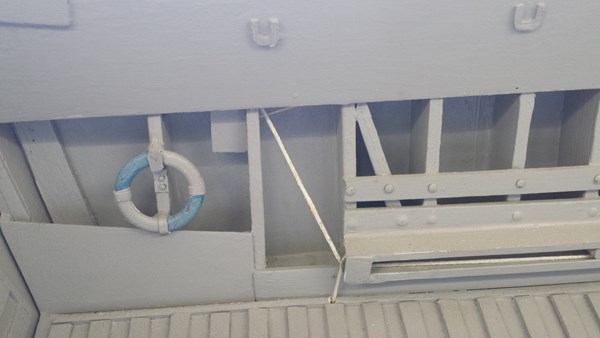

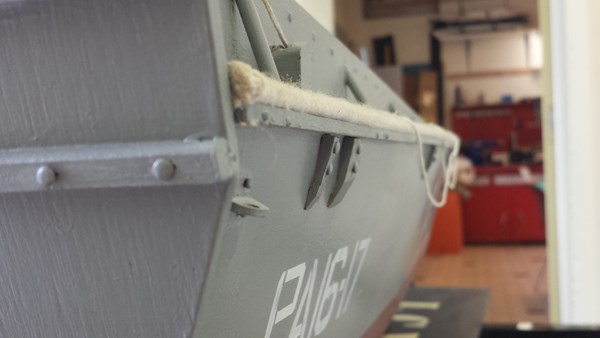

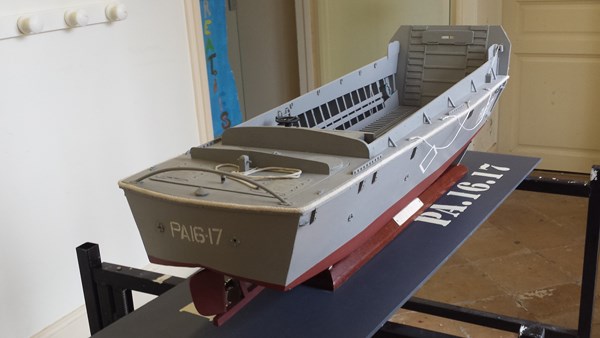

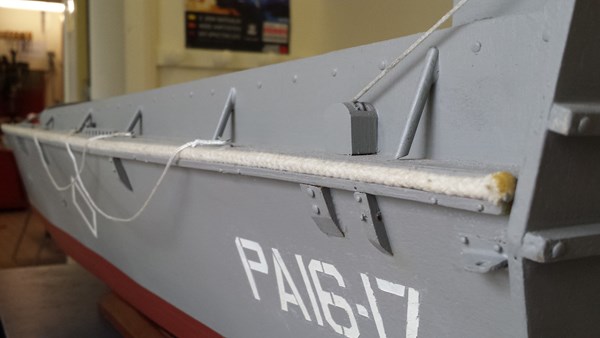

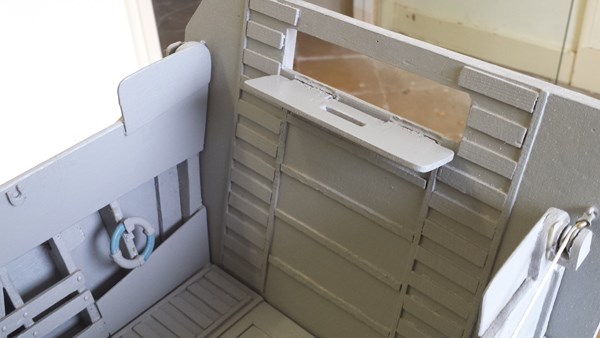

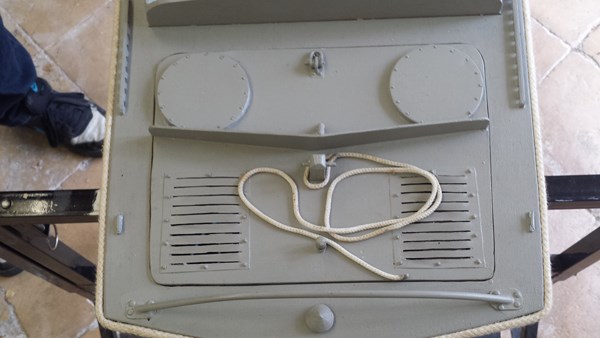

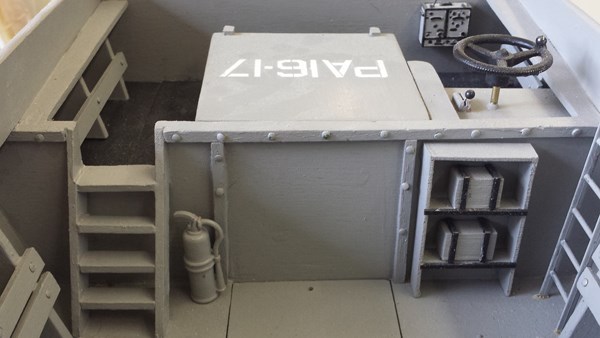

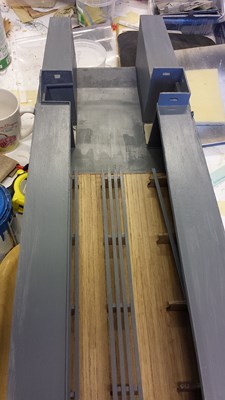

Le modèle réduit :



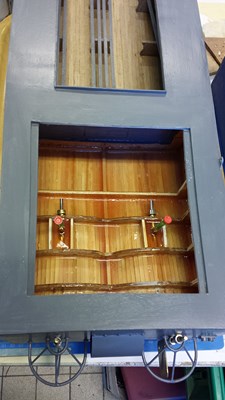

LCA 1 LCA 2



LCA 3 LCA 5



LCA 6




Le Pornic

Le Pornic.............

 pornic 1



Chantier de construction

Ateliers Français de l'Ouest. (YN RO20).

Lieu de construction

Saint-Nazaire.

Date de construction

1975.

Mise en service

1975.

Nom - type

"PORNIC", Remorqueur eaux côtières.

Catégorie navigation

3 ème.

Entrée société URO

URO - Union des Remorqueurs de l'Océan, Saint-Nazaire.

IMO number

7404970

Indicatif

FZWI

Pavillon

Français.

BV register

32A591

Navigation

1 compas magnétique, Radar DECCA RT 914, Sondeur SIMRAD EN.

Manœuvre

1 cabestan Norwinch de 5 t.

Croc Seebeck de 40 t.

2 lignes de mouillage de 28 mm, L 1x120 m.,  1x180 m. 2 ancres de 420 kg.

Equipement

incendie pollution sécurité

2 pompes incendie Guinard de 120 m3/h sous 10 bars. (attelées aux groupes).

Caisses pour liquide émulseur : 2 x 1.900 litres. (stockage en jerricans : 1.000 L.)

1 radeau Bombard classe I, capacité 10 places.

1 Zodiac Mark II, Moteur Johnson 25 CV.

Communications

2 VHF,  1 Sailor RT 144 C. 1 Radio Océan 1355 MK 4.

B.L.U. 1 Drakkar émetteur 0211, récepteur 3211 A.

Caractéristiques

Jauge brute 275,34 Tx.

Longueur ht 33,70 m.

Longueur pp 29,90 m.

Largeur ht  9,22 m.

Largeur hm 8,80 m.

Creux 4,75 m.

Tirant d'eau max. 5,20 m.

Déplacement lège 326 T.

Déplacement en charge 516 T.

Machine

Diesel 4 temps V 12 cyl, Crepelle type 12PSN2 SRR à 850 rpm, 1975.

1619 kW, 2200 CV.

Puissance

2 200 CV, 1619 KW.

Auxiliaires

2 G.E. Baudouin DNP 4, 114 CV.  à 1.400 T/mn.

Energie

Courant Continu 125 v (115-130). 220V., 50 Hz par onduleur. (1.500 V.A.).

2 dynamos couplables de 40 KW, Batteries secours 112 V. C.C.

Propulsion

1 hélice LB 10.00 a 207 rpm, Tuyère Kort orientable.

Inverseur réducteur Messian IR ML 465.

Energie

125 Volts CC.

Traction

37 T.

Vitesse

13 nds. Croc Seebeck de 40 T.

Effectif

Port 5 hommes. Mer 13 hommes avec 1 novice.

Sortie société URO

1988, groupe G7 SA, manager, Les Abeilles Saint-Nazaire.

Sortie société LES ABEILLES

22.01.2002, renommé "MARCORY III" , SHARK SHIPPING.

pavillon : St Vincent and Grenadines

30.12.2003, vendu Offshore Service à Malabo (West Africa), "OSEMA II".

pavillon : Equatorial Guinea

Registered owner : OSM SHIPPING LLC

Ship manager : OSM SHIPPING LLC, Malabo, Equatorial Guinea

Port of Registry : Malabo, District : Douala

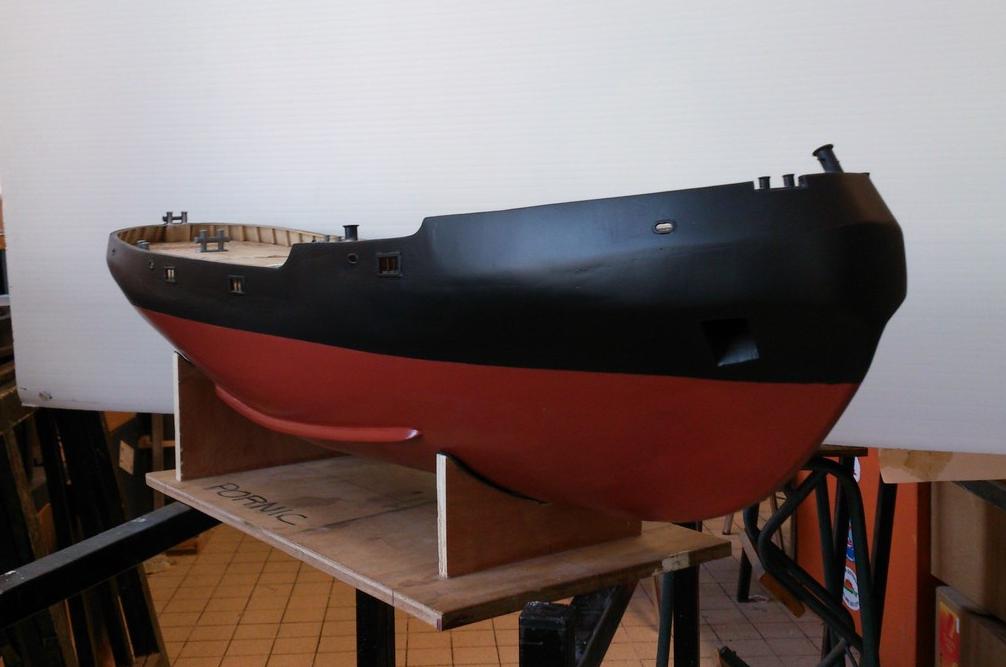

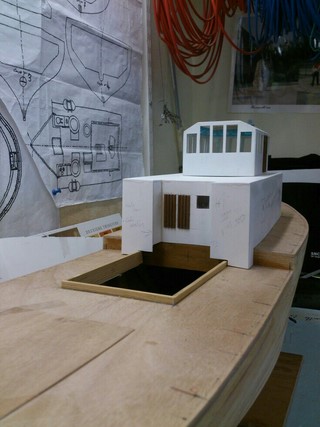

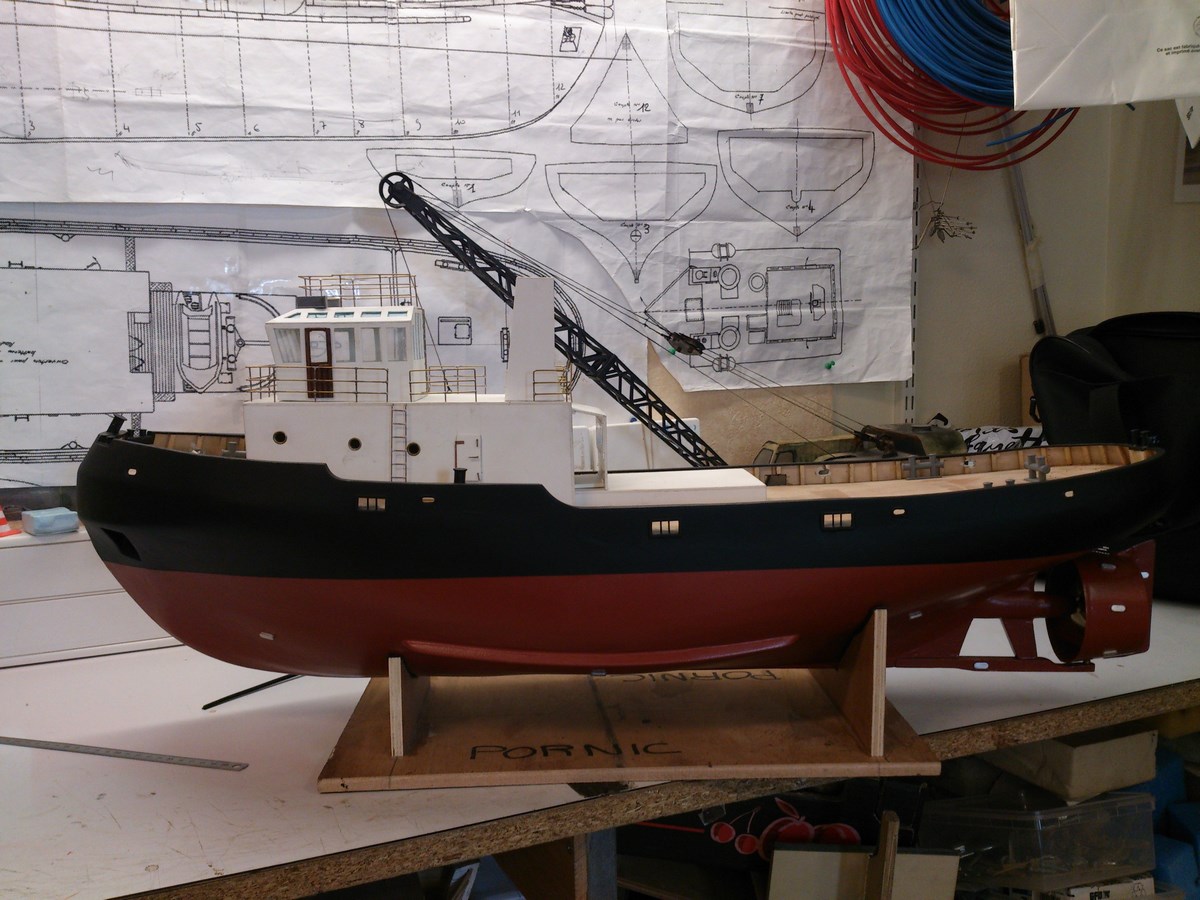

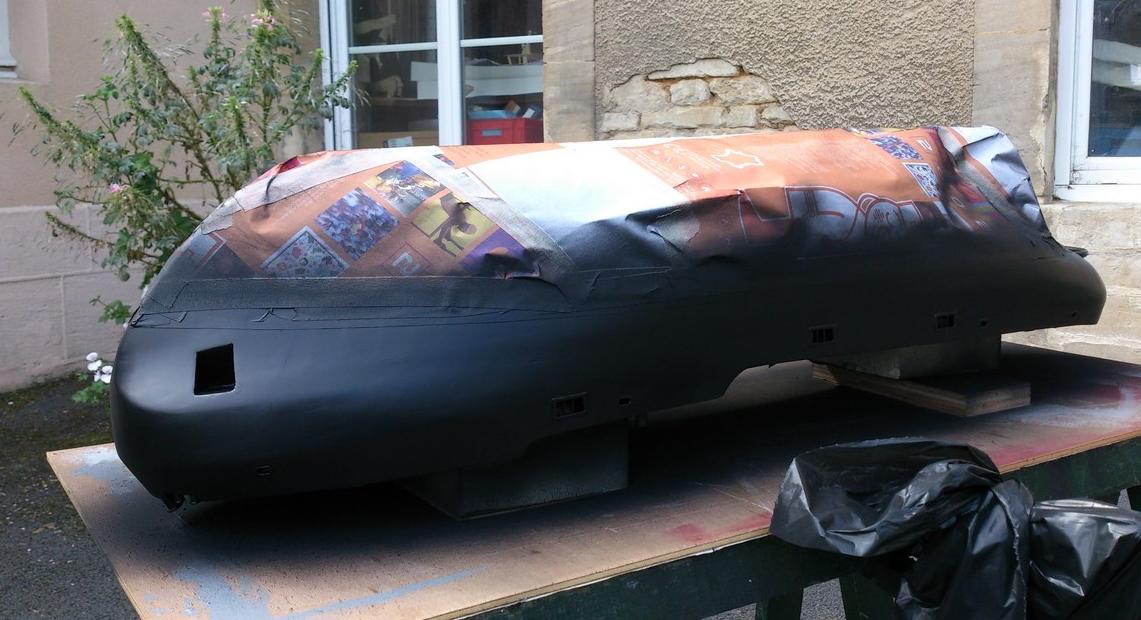

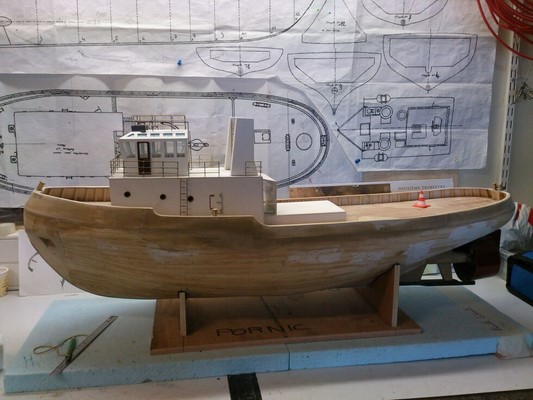

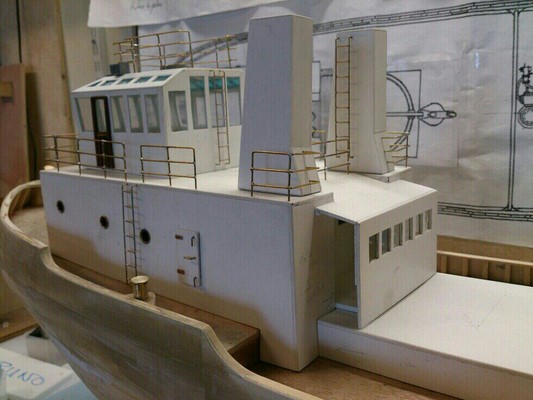

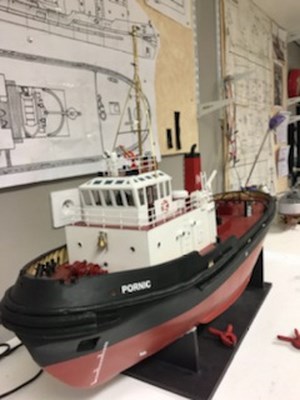

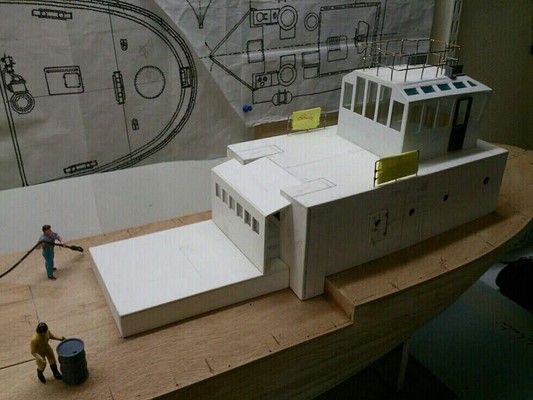

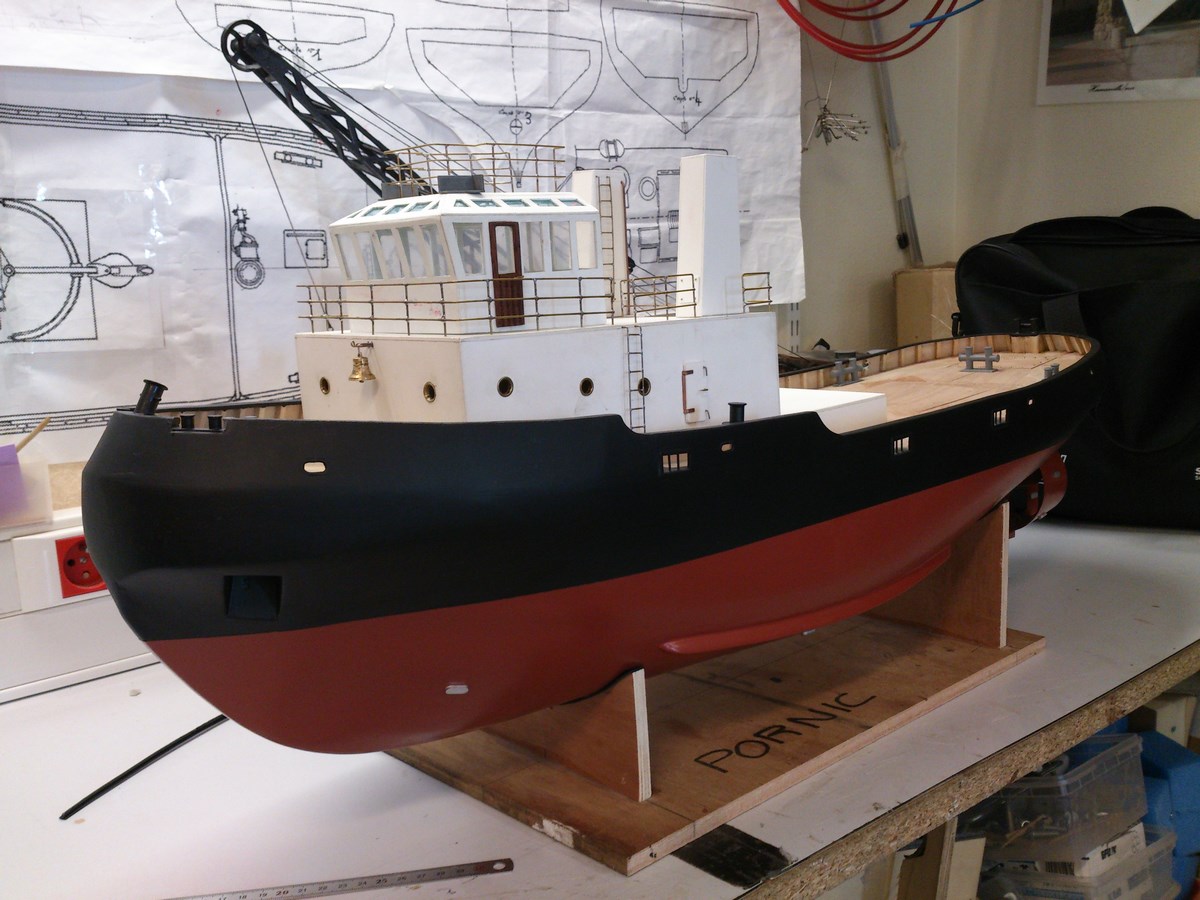

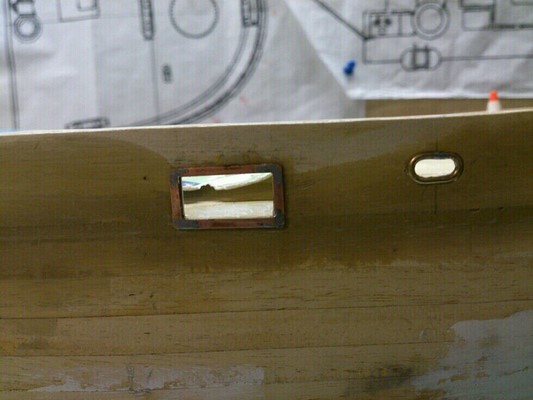

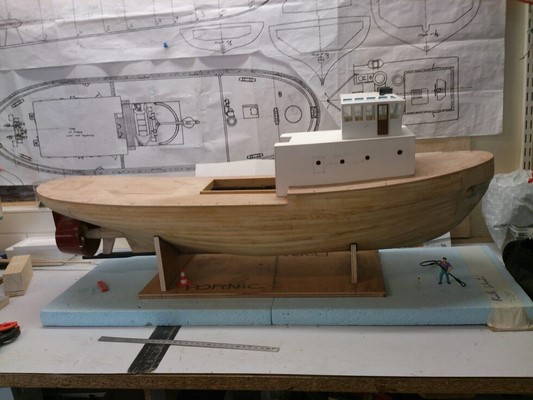

Le modèle réduit :

pornic 2

pornic 4

pornic 6

pornic 7

pornic 3

pornic 9

pornic 10

pornic 12

pornic 14

pornic 15

alt

alt

alt

alt

alt

alt

 pornic 1

pornic 2





A SUIVRE !!!!!!!  .....



Save

Save

Save

Save

Save

Save

Save

Save

Save

Save

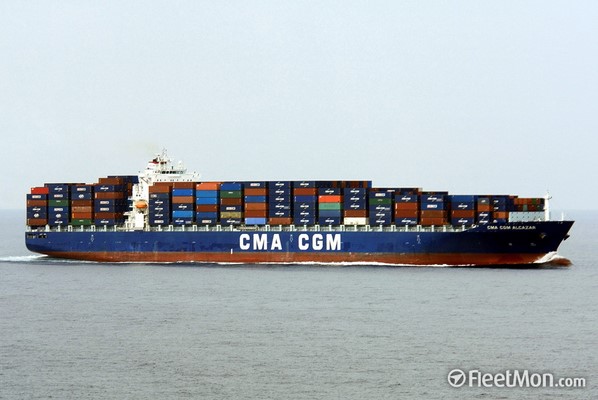

Porte-conteneurs CMACGM ALCAZAR

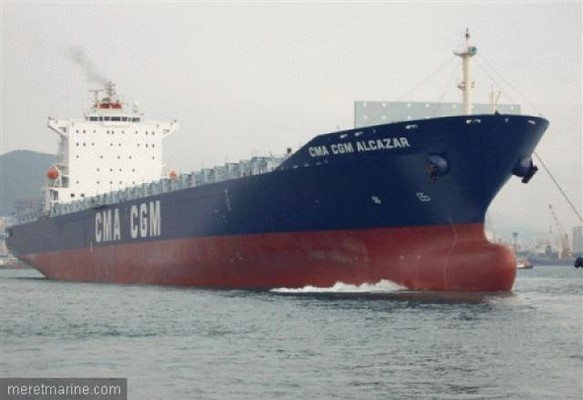

Le Porte-conteneurs CMACGM ALCAZAR

CMACGM ALCAZAR 1

Caractéristiques :

Longueur 294 mètres, largeur 32 mètres

Tonnage brut 53500, tonnage maximum 68282

Tirant d'eau (min/avg/max) 3,2 m / 11.4 m / 13,4 m

Vitesse (moy/max) 12,4 kn / 23,4 kn

Drapeau Panama - IMO 9335197 - MMSI 357214000 - Indicatif d'appel 3ENL3

Année de construction 2007

CMACGM ALCAZAR 2

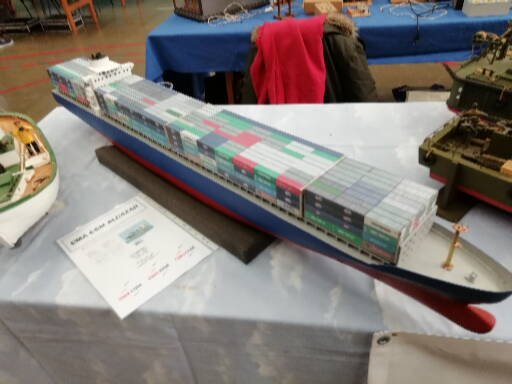

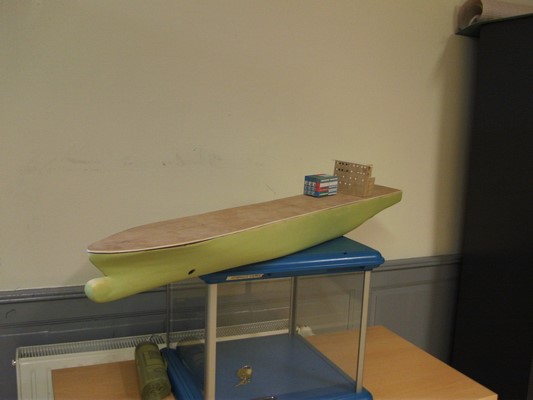

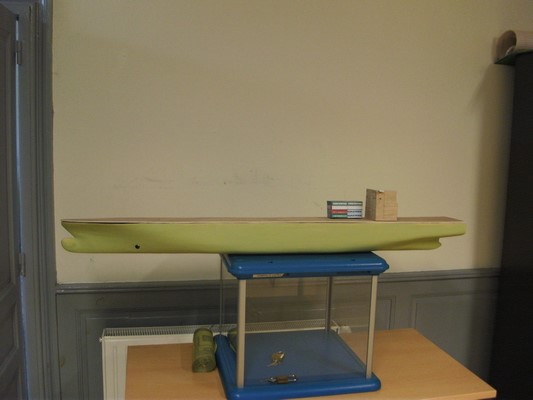

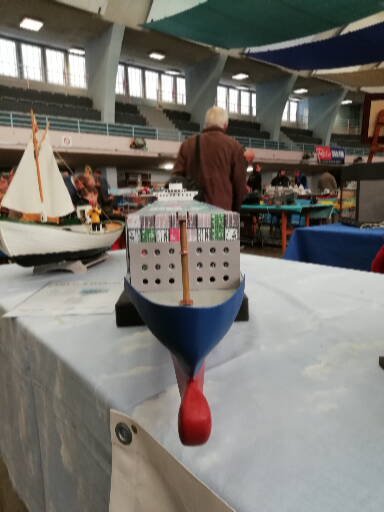

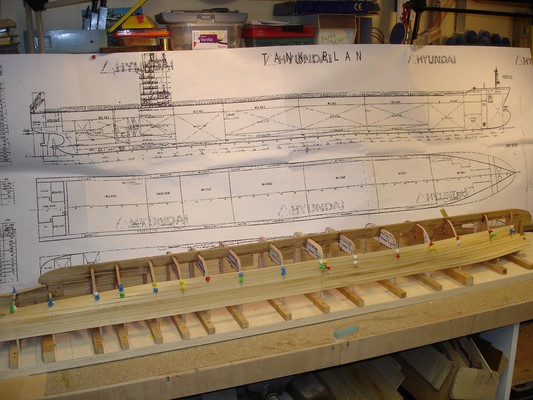

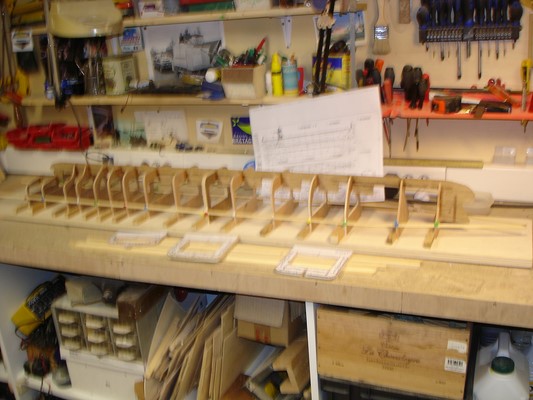

Le modèle 1/225, longueur 1 m 30

porte conteneurs 2



porte conteneurs 3



porte conteneurs 1

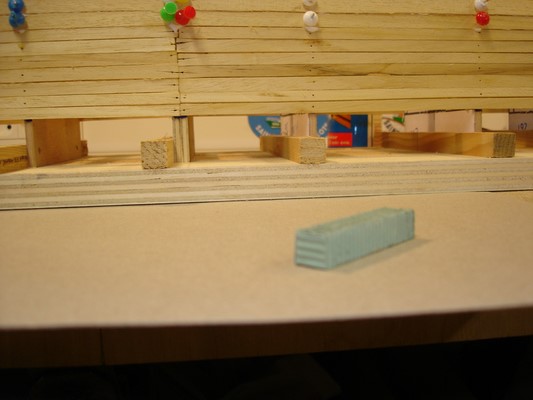

Un conteneur au 1/225.........

porte conteneurs 4



Porte-containers 1



Porte-containers 2

porte container 1

porte container 2




Vidéo :

https://www.youtube.com/watch?v=VreZNT6xkMM

https://www.youtube.com/watch?v=mBT6v6e_KAQ

https://www.youtube.com/watch?v=YeMq1PTBImc

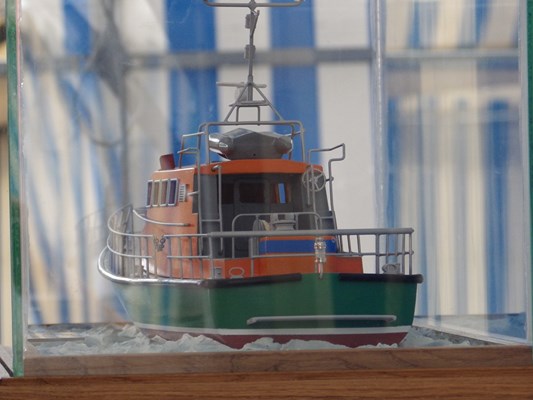

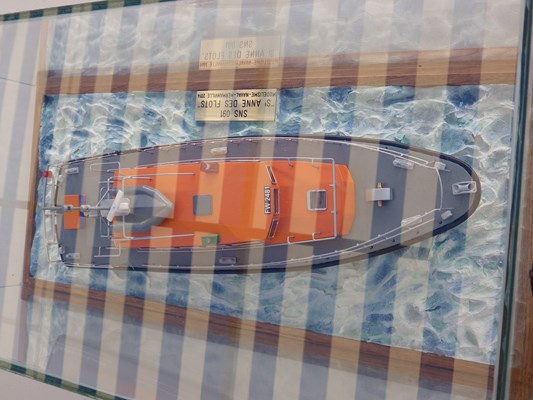

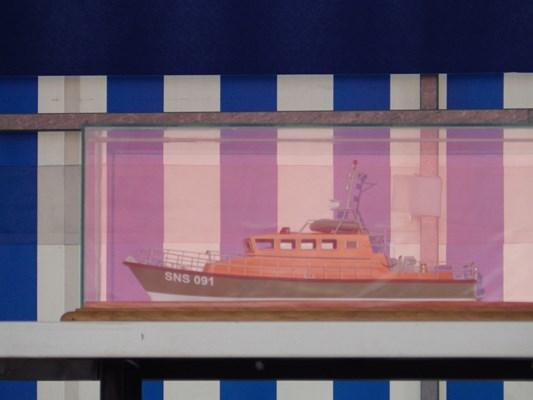

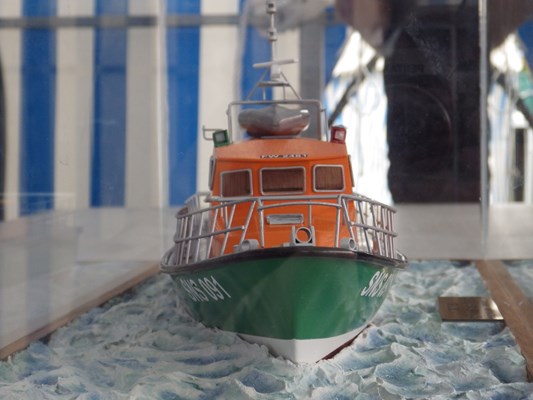

SNSM Sainte Anne des Flots statique

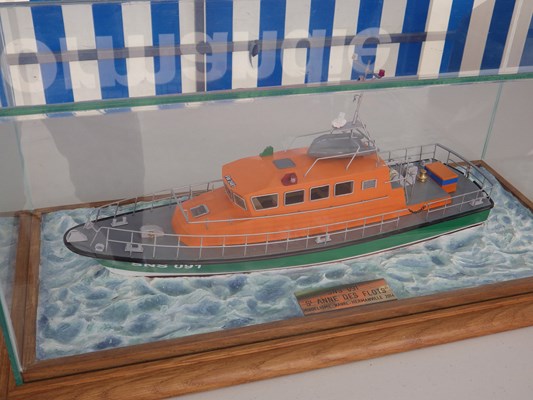

Vedette de sauvetage Sainte Anne des Flots réalisée par notre ami Jean-Louis, dit l'Amiral.

Elle est offerte au Maire d'Hermanville sur Mer, Monsieur Jacques LELANDAIS à l'occasion de notre fête du modélisme de 2014.

sns statique 1



sns statique 2



sns statique 3



sns statique 5



sns statique 6


Plus d'articles...

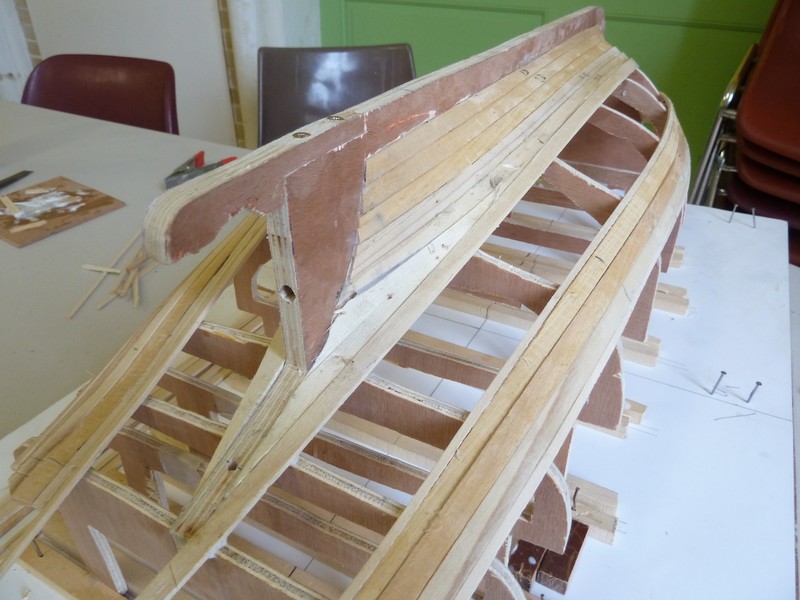

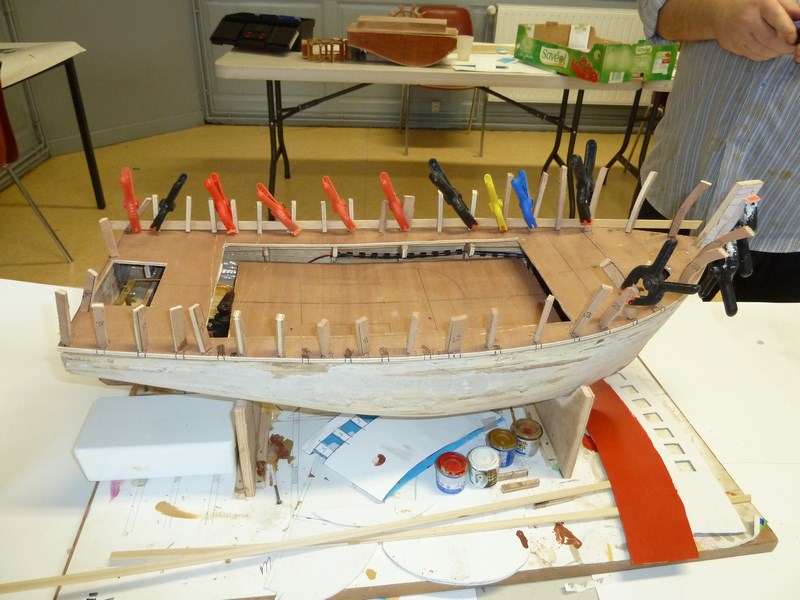

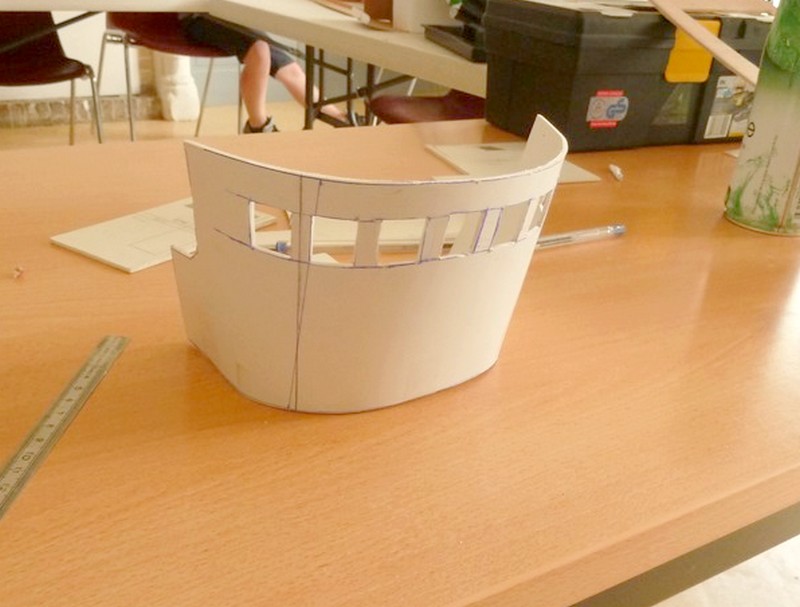

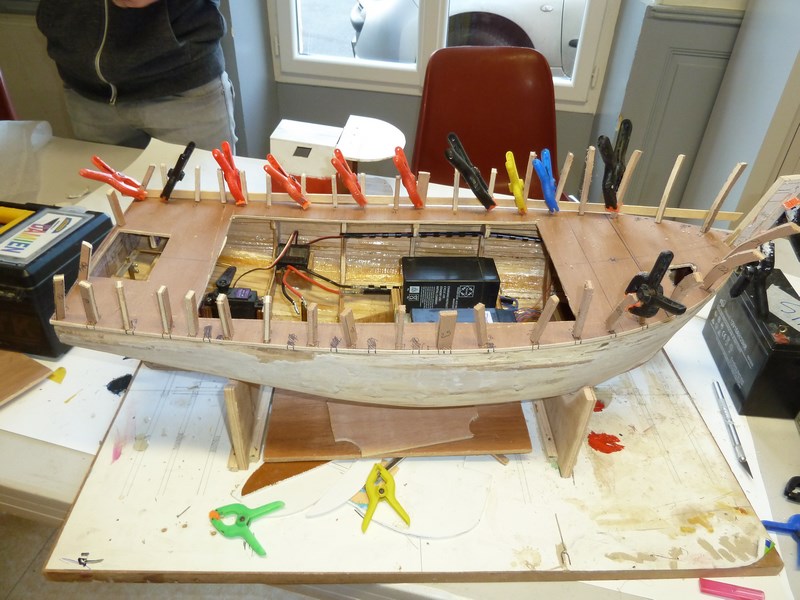

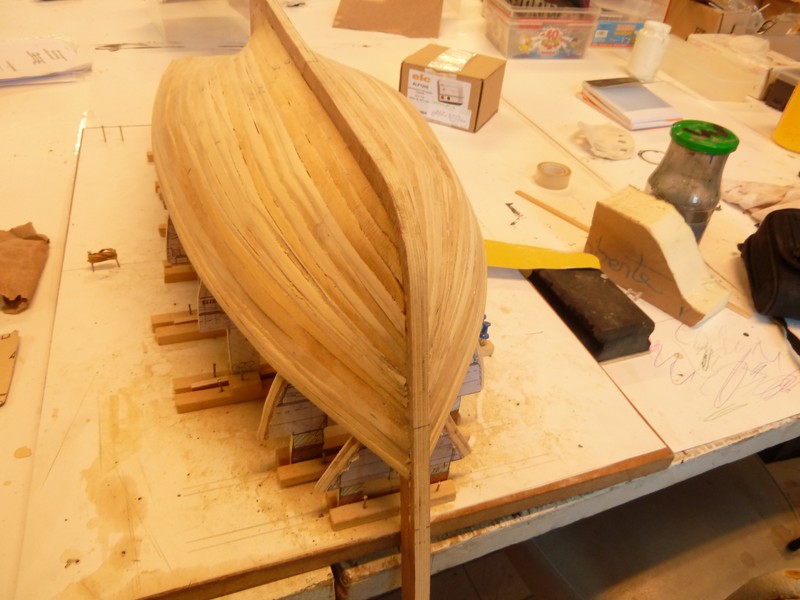

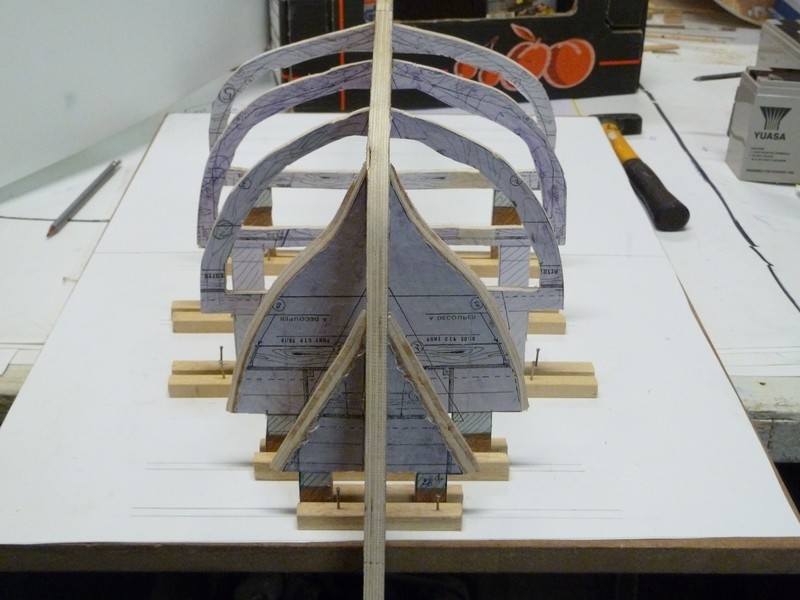

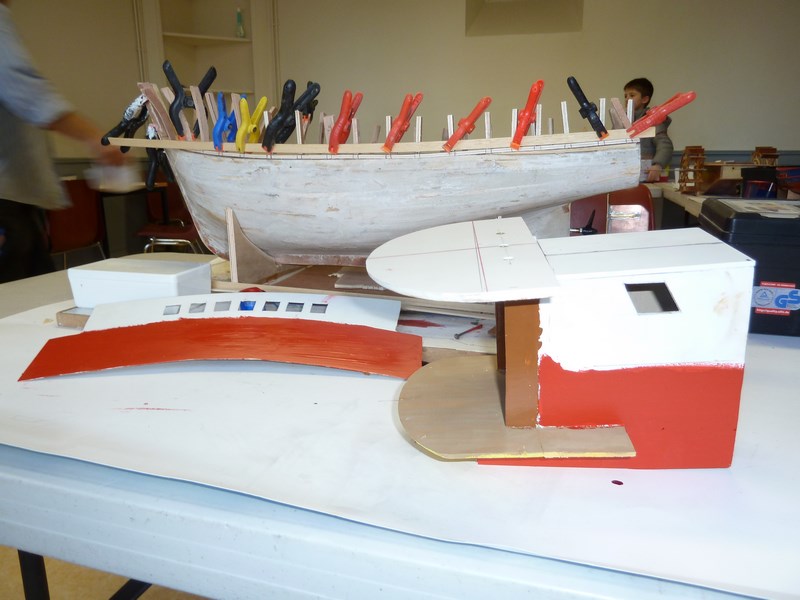

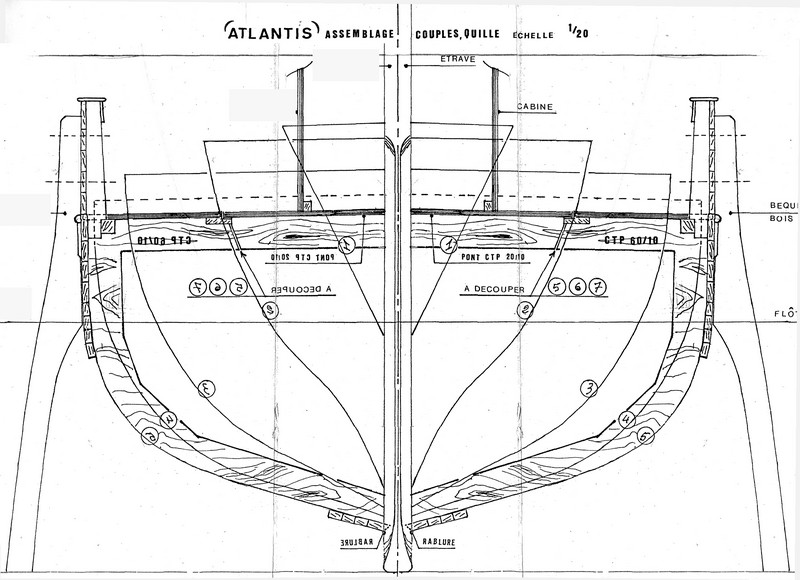

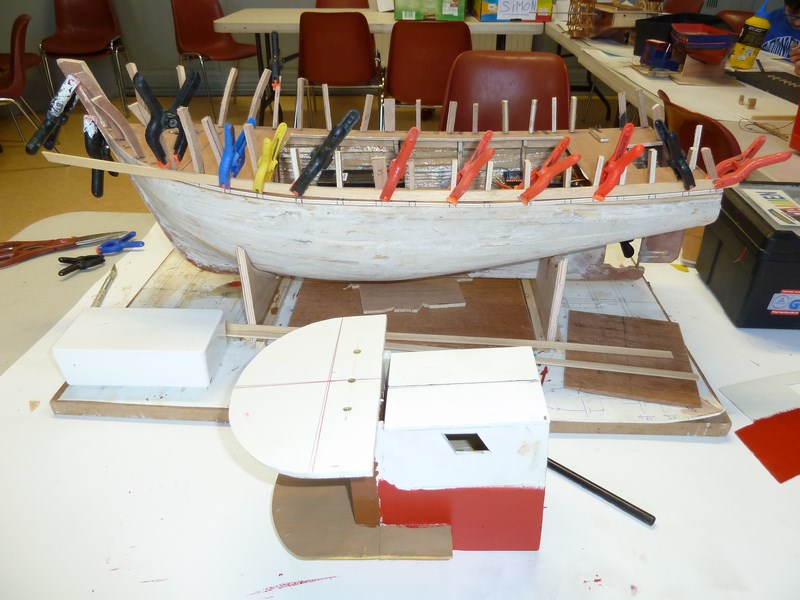

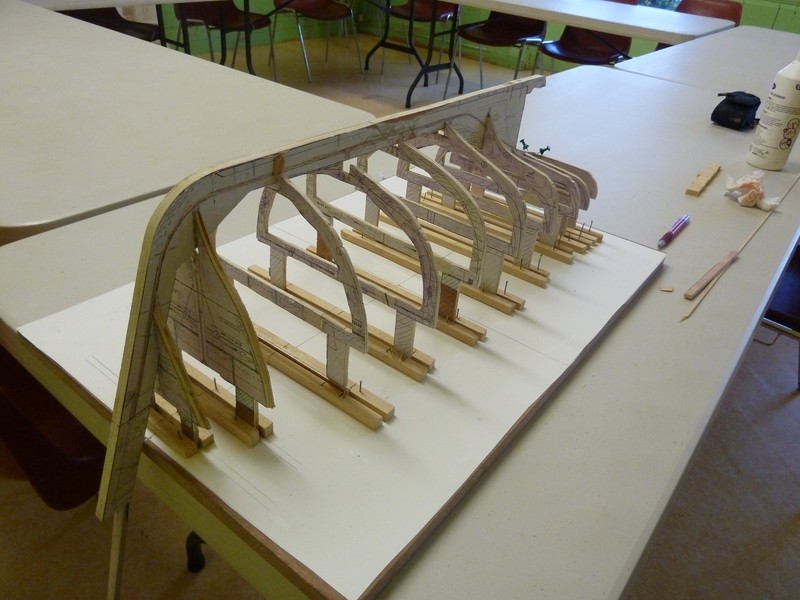

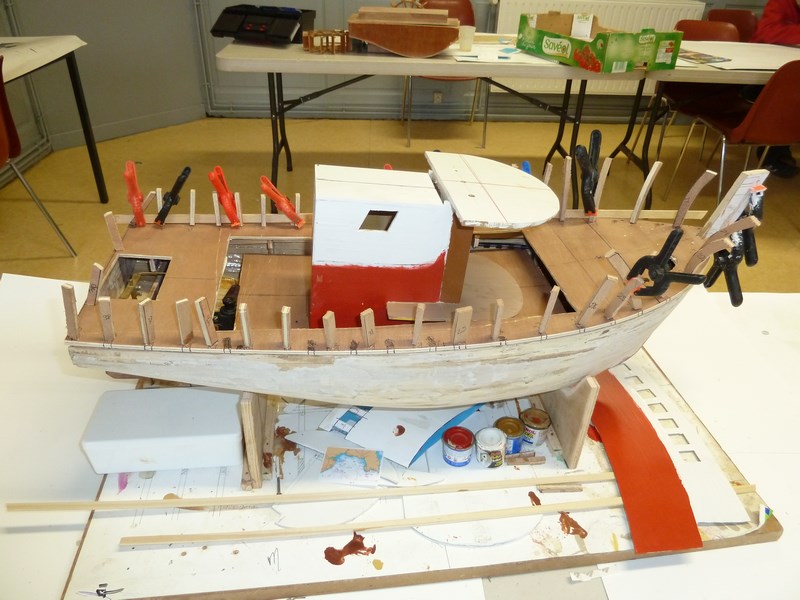

  • L'Atlantis de Damien
